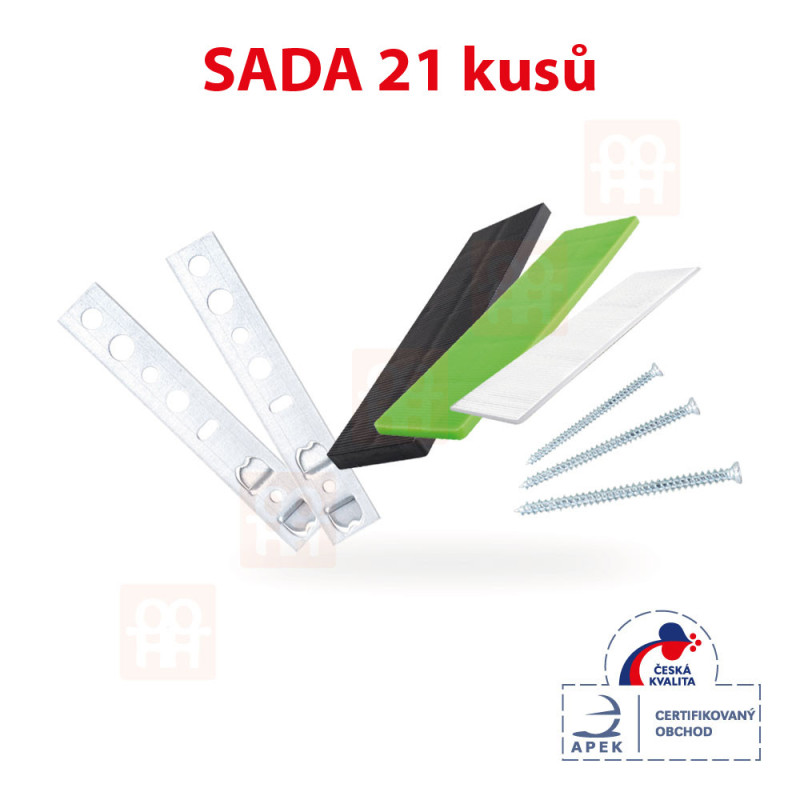

Montážna súprava na montáž jedného okna Aplast 60
Súprava obsahuje:
6x Montážna kotva pre okno a dvere 6x Turboskrutka 7,5 x 112 mm 3x Nastaviteľná plastová podložka 28 x 100 x 1 mm 3x Nastaviteľná plastová podložka 28 x 100 x 3 mm 3x Nastaviteľná plastová podložka 28 x 100 x 5 mm
Na montáž balkónových, vchodových alebo terasových dverí odporúčame zakúpiť dve tieto sady.
Ako darček k tejto výhodnej súprave od nás dostanete tesársku ceruzku OKNA HNED!
Použitie kotiev pri montáži okien a dverí Obvyklé umiestnenie kotiev po obvode rámu okna alebo dverí je znázornené na nasledujúcom obrázku. Ak nie je možné zabezpečiť kotvenie v uvedených vzdialenostiach (napr. z dôvodu osadenia roliet, nadpražia a pod.), je potrebné zabezpečiť dostatočné vystuženie príslušnej časti rámu. rovnaké pravidlá je potrebné dodržiavať aj pri spájaní okien a dverí do zostáv. Ak je to možné, neodporúča sa prevŕtať okenný rám v spodnej časti, ktorá slúži na odvádzanie dažďovej vody z konštrukcie. Ak to nie je možné zabezpečiť, odporúča sa dôkladne utesniť hlavu použitej skrutky, aby sa zabránilo zatekaniu do profilu. Pri kotvení je vždy potrebné zohľadniť vhodnosť materiálu obvodovej steny, hĺbku vŕtania, priemer skrutky, vzdialenosť od okraja steny, voľnú dĺžku skrutky (šírka pripojovacej škáry = medzera medzi okenným rámom a stenou).
Obrázok kotvenia okna podľa ČSN 746077:
A - vzdialenosť kotiev: kovové okno max. 800 mm | drevené okno max. 800 mm | plastové okno max. 700 mm
E - vzdialenosť od vnútorného rohu rámu, stĺpika alebo priečky: cca 150 mm | cca 250 mm pre plastové tónované okná
Nosné podložky Montáž okien a balkónových dverí musí zabezpečiť, aby sa sily v ich rovine prenášali tak, aby v nich nevznikali deformácie, ktoré by ohrozovali ich stabilitu a spôsobili ich rozbitie. Podporné podložky sa musia umiestniť na vodorovnej časti (parapetná rovina) a pod zvislými prvkami rámov. Podložky musia byť umiestnené tak, aby boli zaťažené len tlakovou silou. Podporné podložky musia byť vyrobené z materiálu schopného dlhodobo uniesť hmotnosť okien, nenasiakavého a chemicky neutrálneho voči susedným materiálom.
Napínacie podložky Napínacie podložky sa používajú vo vertikálnych spojoch (pripojovacích škárach), aby sa zabránilo deformácii rámu pri otváraní okenných a dverných krídiel. Použitý materiál je rovnaký ako pri nosných podložkách (ide o rovnaké podložky). Podporné a vymedzovacie podložky musia byť umiestnené tak, aby umožňovali roztiahnutie rámu! Odporúčaná schéma umiestnenia oporných a vymedzovacích podložiek je znázornená na nasledujúcom obrázku.
